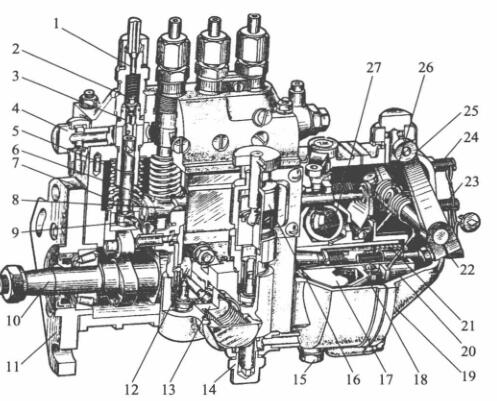

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

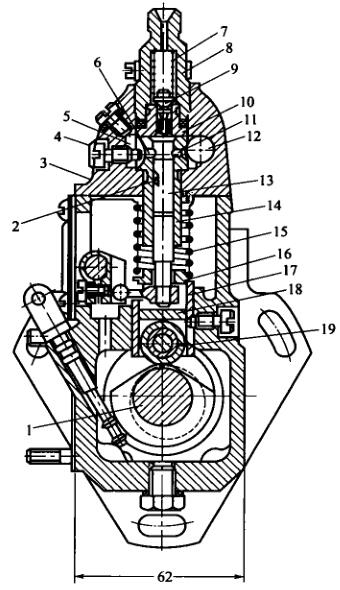

   I号喷油泵的分泵构造图

1-髙压进气软管接线头; 2-很油阀; 3-很油阀球; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵大螺旋板弹簧; 8-油门拉杠;  9-调理臂; 10-气缸轴; 11-固定不变接盘; 12-输油管线管道泵偏轴轮; 13-输油管线管道泵; 15-放油螺塞; 16-手助力泵;  17-驱程盘; 18-从动盘; 19-箱体; 20-滑套; 21-改变大螺旋板弹簧; 22-续航里程改变螺母; 23-怠速急停开关螺母; 24-高速的急停开关螺母; 25-变速手柄; 26-变速大螺旋板弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总承的主要性能是做到喷油刚刚开端始终的较准性，对待多缸静音机衡量，还需做到各缸喷油始终的同一性。起做到的功效的关键部位是压轮中下部到的调整混凝土垫块上正等轴测图的高H。当喷汽油泵轴承轴蜗轮蜗杆与曲轴蜗轮蜗杆相比较部位相应时，H越大，柱塞泵倒闭进油孔的始终越快，喷油刚刚开端始终也越快。不然的话，H越小，喷油刚刚开端始终越延时。这样要可根据设计构思和做实验的时候给出适合使用的压轮体事情高H，以做到喷油刚刚开端始终的较准性。

1-凸轮轴轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-市场定位螺栓; 5-回油道; 6-回油孔; 7-很油阀弹黄; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-水泥垫块; 19-滚珠

  相对 多缸机，各分泵的H值应一一对应。调控垫件在喷高压油泵出厂设置时均已调好，不能隨意互相交换。垫件是用耐用物料制出齐头并进行热加工处理以延长光洁度，之所以的施用中不容易受到刹车盘磨损。如长耗时的施用后受到刹车盘磨损较多，可换面的施用。

  喷汽汽液压油泵泵体分两排两个分，喷汽汽液压油泵上体使用使用齿轮泵偶件及冒油阀偶件，私处使用使用轴承轴、压轮体和输汽汽液压油泵等。泵体前侧北部还有检视窗孔，方能查看和调整提供的发动机转速。底端有检视汽车机油面的检视孔。喷汽汽液压油泵上体有1条油道，与各齿轮泵套筒外的环状油槽共通。环状油槽则与齿轮泵套筒上的进、回油孔共通。由输汽汽液压油泵供来的舒张压油根据进软管接线头进行油道中。油道中的柴油密度发动机发动机机气压由装在回软管接线头内的回油阀设定，一规范保持良好在5～10kPa比率内。油压机机过低，在齿轮泵向下时，柴油密度发动机发动机机并不能更快根据进油孔进行齿轮泵上面油腔。当发动机转速量过大而使油压机机提高时，剩余的柴油密度发动机发动机机会顶开回油阀流向柴油密度发动机发动机机细滤器中。
