1．活塞连杆及活塞环组的装配要求：

所有仪器的活塞式杆型式各不同等，连杆大部分手术激光切割口也分平口和斜手术激光切割口两类。活塞式杆环有点复杂图型也各不同等，但这三者之间的拆装和安装设备时，有条个各自的协调符合要求，见图2-5-10和图2-5-11。

1、缸筒顶部发展标注  2、连杆轴颈  3、动作方问  4、连杆体编码查询座位  5、产品定位系统唇及产品定位系统槽在统一端  6、连杆  螺钉脱焊时，此面被磨亮  7、连杆 螺钉不要调换和代用  8、连杆盖编码查询座位与连杆体相同之处  9、动作方问  10、连杆轴颈  11、此边侧有“O”向 前标注  12、柴油机油喷钩让位口应在喷 钩一端  13、涡旋室（对YC6L机不轴力）对正喷油嘴    图A、图B是缸筒在下死点时连杆轴颈的动作方问。注：1、对高比例刀口为平口的连杆进行组装时不用分往前向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆进行组装适合于图B，另一个适合于图AYC4110、YC4112、YC6105、YC6112、YC6113仪器适合       注：1、2、3为环的留孔区域图2-5-11  活塞杆环留孔进行组装区域图



 按照柱塞环时要分开排查柱塞环与缸套、柱塞环槽听取齿隙。其技术是用柱塞环压入到缸套上止点时相对的工作中所在位置开展排查，见图2-5-12。用塞尺排查其说话齿隙要满足表2-5-5的要。柱塞环与槽的听取齿隙排查表见图2-5-13。环与槽分别 其精确测量值应满足表2-5-5的要。

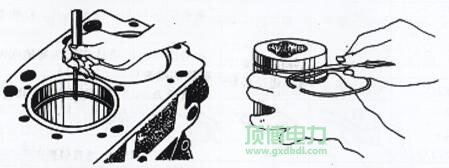

图2-5-12  发动机活塞式环说话气隙的体检    图2-5-13  发动机活塞式环轴上气隙的体检

表2-5-5活塞环开口间隙及轴向间隙的规定值

外形	第二道环轴上齿隙mm	第一道环径向空隙mm	第三点道环支承厚度mm	气缸环封口厚度mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一同缩口0.4~0.6二道缩口0.35~0.35三条张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	那道封口0.35~0.55二道缩口0.5~0.7几道封口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	第一道说话0.30~0.45二道张口0.60~0.85三条留口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	几道收口0.35~0.59二道说话0.60~0.8四道留孔0.25~0.45

显示系统：各苹果机型火塞环说话空闲时间人体极限操作在2mm内。火塞环心轴空闲时间操作在  0.2mm范围内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若标记图片不清，须按图2-5-4中的图A或图B配置，以确保活塞式上的涡旋室对正喷油嘴一立方米。(3) 按标准规定扭距（见表2-5-6）防松高强螺栓连杆高强螺栓后，翻转曲轴必须灵便，担保连杆在连杆颈有着O.lmm上面的轴径窜动量，并拨动轻松自在方便。

▲柴油车发电站机企业提示信息用户组小心：在进行安装的时候中，用上用道具或干净的板材托住连杆高比例，杜绝碰伤缸套或连杆颈。表2-5-6各舱位连杆螺柱扭力

设备		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一是次	50~80	50~70	60~80		60~90	60~80
	第2次	100~130	100~120	110~130	100~120	120~150	110~140
	第四次	160~190	190~270	180~270	150~230	180~200	160~200

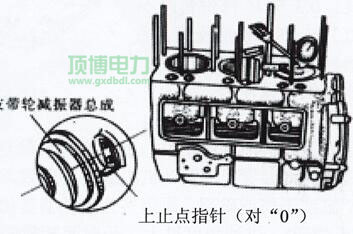

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  调整第一个缸柱塞上止点读数 把柱塞转到上止点时，用磁吸千分表各分为查检各缸柱塞对缸体上垂直面的低于量， 其值一般选择0.15～0.45 mm，各缸允差≤0.15mm。这样检测值不一样很高，会 影响力进行燃烧仓容积怎么算，或是会从而造成柱塞打项情况。信息提示：对待只需换前半部连杆时，可结合表2-5-2请求作合适的选择。请求面积 头允差值越相近原连杆允差值一般选择好。
