广西顶博发电机组制造密封瓦其作用是通过轴颈空气侧与环式密封瓦氢气侧之间的油流阻挡氢气外逸，双流即密封瓦的氢气侧与空气侧各有独立的油路。

双流环式密闭瓦内有一个人弧形泵油槽， 密闭瓦与轴颈间的能默契配合厚度为0.20mm身边，泵油槽里的汽压自始至终低过带发动机马达内的氧气压为，关键在于处理氧气从带发动机马达组织结构露出。一个人密闭油槽出现密闭瓦内的两条线油流，分别是由有所差异的油源提供给。靠上带发动机马达组织结构氧气侧的油流为氢侧油；靠上大气磅礴和空气的接触到处的油流为空侧油。考虑到避免气体进人到电站机内部结构，空侧油道实现供给充足的油沿轴与填料密闭垫齿隙汇入轴瓦侧，与轴瓦回油一并进人到空侧填料密闭副油槽。考虑到重返氢侧填料密闭副油槽，氢侧填料密闭油环绕着轴与填料密闭瓦范围内的齿隙汇入电站机里侧。

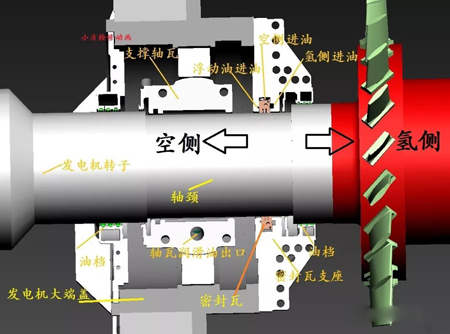

图1：电站机密封瓦机构图

浮油的用途是平稳氢侧油流量的轴上力到封密垫，因此可以保障封密垫的轴上不用倾斜度到一偏，它的因素于空侧封密油供求关系。

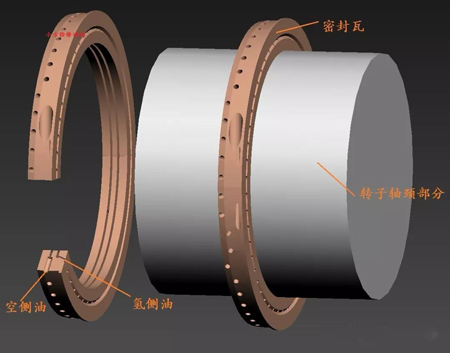

图2：双流环式良好的密封性瓦的结构的及以及剖面图封密圈隔绝带油以及其中一个效应是对封密圈隔绝带瓦还能够为了润滑系统下滑的视觉效果（封密圈隔绝带瓦与轴颈搭配气隙约0.20mm，搭配气隙小，封密圈隔绝带瓦油膜与电机转子运转磨蹭生成发热量）。

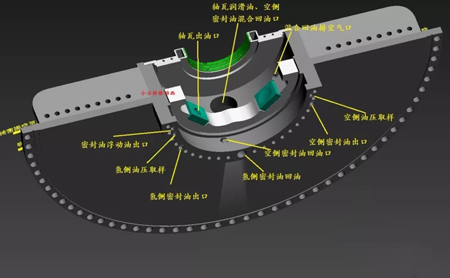

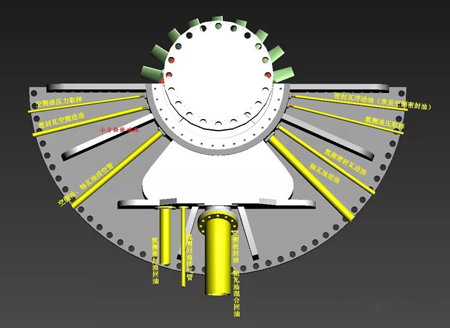

图3：发电厂机大轴承端盖铣面图

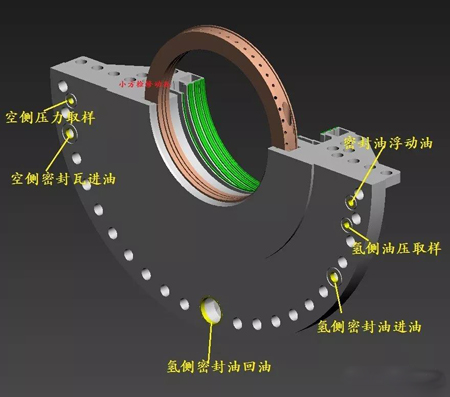

图4：密闭瓦网架支座

图5：生产发高压电机封严瓦检查维修收录

密封瓦与轴颈配合间隙数据测量：

封密瓦径向腐蚀痕迹0.19—0.23mm用公称直经千分尺測量封密瓦公称直经d1，用外径千分尺測量封密瓦施工部位的轴颈直经d2，径向腐蚀痕迹d= d1 - d2 。封密瓦径向腐蚀痕迹0.17—0.20mm用塞块測量封密瓦支承上槽的参数L1，用外径千分尺測量封密瓦高度L2，径向腐蚀痕迹L= L1 - L2 。简单介绍“重油发动机做用及岗位原里图简单介绍”由广东省重油发动机发电厂厂机生產制造商-顶博电缆为您收集微信分享。广东省顶博电缆设施设备生產制造有限工司英文工司主导业务部：康明斯发电厂厂机、沃尔沃重油发动机机、上柴、锡柴、玉柴……生產卖出及维修新车保养。当下在在国内其他区县增设安裝服务管理班次，为您找上门靠谱缓解相应汽轮发电机洛天依故障 。如需要了解比较多相应业务知识认可播打电活！！
