本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发电站机柜供配动力箱的帮助： 1、适宜的配资电。 2、便利对电路原理的关合操作流程。 3、有较高的健康个人防护高等级，能客观的提示 电路板的导通工作状态。

项目名称：656KW柴油车发电量柴油柴油机发电机单机配电箱主要元件明细清单
配电盘箱其主要器件请单
项目编号	名号	品种品种	机构	总数	生产厂家
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站工作机组管理器	HGM6110	只	1	众智
3	发电厂机转速比控住器	C2002	只	1	孚创
4	直流电压电传感器	DC24V	只	1	众智
5	大型中心按钮开关元件	HH54P    DC24V	只	2	正泰
6	小规模里头继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

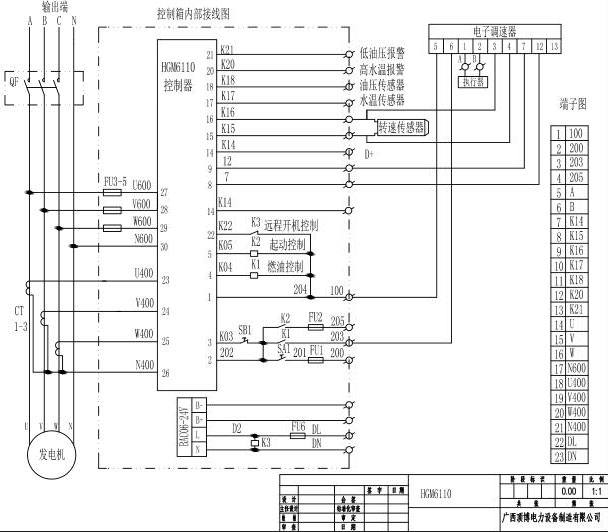

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.qxyxly.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
