玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时小伞齿轮轴与曲轴小头端分为过盈匹配匹配，装置时工厂用电磁检测高温器（或某些手段）将曲轴正时小伞齿轮轴高温到120 0C以内，会按照多种机种曲轴的各不相同精准导航定位手机手机需求，销钉精准导航定位手机手机有：YC6105ZLQ、YC6108ZLQB、YC6L。属键精准导航定位手机手机有：YC4110、YC4112、YC6105QC、YC6108QC。靠公装精准导航定位手机手机的有YC6112机）短时间内将高温后的曲齿置入曲轴小头端，以确保把小伞齿轮轴压到台肩压合。图甲2-4-4。

显示信息：曲轴在在出厂设置时，加工厂已把曲轴齿轴装上曲轴，无专用工貝箱辅助工貝，曲轴齿轴无法折装而来 ，故换件时，曲轴及齿轴一块儿换。小编提醒业主：200三年下大半年在出厂设置的部位曲轴齿轴安裝时不需键或销钉地位，而靠专用工貝箱辅助工貝安裝衡量。在搭载这些曲轴的设备，若发掘配气相色谱仪位突发变化规律时，先检杳该曲轴齿轴是造成否甩动。

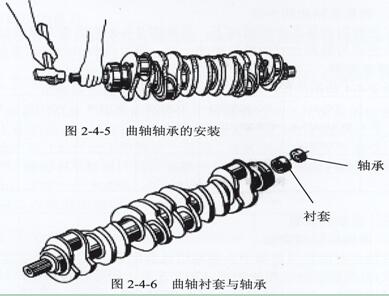

2．曲轴后端开发孔滑动滚柱轮毂滚针联轴器及滑动滚柱轮毂滚针联轴器衬套的施工。只施工滑动滚柱轮毂滚针联轴器衬套的机有YC4110机。先施工滑动滚柱轮毂滚针联轴器衬套后加施工6205-2滑动滚柱轮毂滚针联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滑动滚柱轮毂滚针联轴器施工在飞轮上。施工参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．吊装作业曲轴的顺寻及注意问题问题。 (1) 装数控车床电主轴承座轴瓦：新机轴瓦的装时，的标准规范轴瓦本色图片标签应与数控车床电主轴颈本色图片标签同样。普通的售后维修不的标准规范确定这一定，但必须要确定密切配合开距在中规定的的标准规范范围。座孔分手表面上会开轴瓦手机定位槽，瓦唇与座孔槽对正。同一时间追求轴瓦油孔与座孔上油孔对正，参考图2-3-9 (对YC6L机，轴瓦座上会开油槽，故轴瓦油孔不存存孔对孔的事情。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

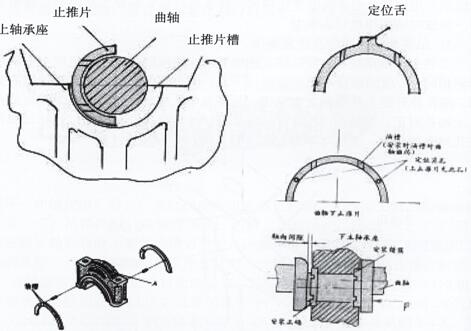

(2) 在各挡刀盘承座上的油孔及轴瓦上加个适当的齿轮油。(3) 起吊曲轴：就座轻放更准，在主要颈油孔及表面能加适度发动机机油，翻转曲轴无卡滞。    曲轴放上我们的体内后可装上止推片。对YC6105、YC6108机止推片装第五档。对YC4108机装最后档，YC6M机装第三方档。各种车型直到推瓦，YC6L机装在4档，YC4110、YC4112装最后档，YC6112装第七档。止推片的正确性怎么安装：如图是2-4-8

图2-4-8止推片的安装

 (4) 装轴承套盖下轴瓦，一模一样对新机安转时，轴颈上本色搭配标上与轴瓦本色搭配标上对应。同样把下止推片装上轴扣上。在瓦面加上摄入足够含量发动机机油。(5) 装CNC主轴轴承承盖参照图2-3-8的要进行安装，再用铜锤敲完善。CNC主轴轴承承盖地脚螺栓螺牙上需加掺入液压油，再用手只有拧入几牙。用扭矩板手分六次由正中间向两端立即拧紧。图甲2-4-9。

注意事项：每加固一起，用力转曲轴，肯定使用手感便捷，反之肯定追查缘由处以理。各舱位丝杠承盖螺钉加固扭力如表下表表2-4-5各车型设备主轴承盖高强螺栓锁紧螺栓载荷

外形	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
推力N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴径向缝隙的查验，参照图2-4-8及图2-4-10，的检测数剧应贴合表2-4-6 的标准。

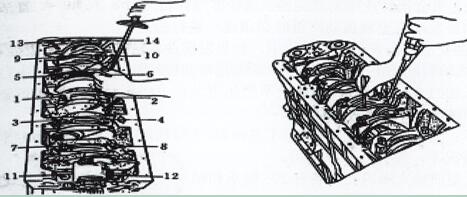

图2-4-9丝杠承盖的防松螺丝                图2-4-10    曲轴径向齿隙的检修

表2-4-6各苹果机型径向孔径

机种	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴径开距mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在常规检查整个过程中，如果测定值为与表格中的规定值不一样较高，可选用不同于重量的止推片配试。刹车盘磨损终极应值为0.4mm。 报错：在线检测心轴缝隙用时合适在1、次立即拧紧载荷后立刻来，能够有状况简便办理。
